医用血袋全自动高周波成型机结构与特点:

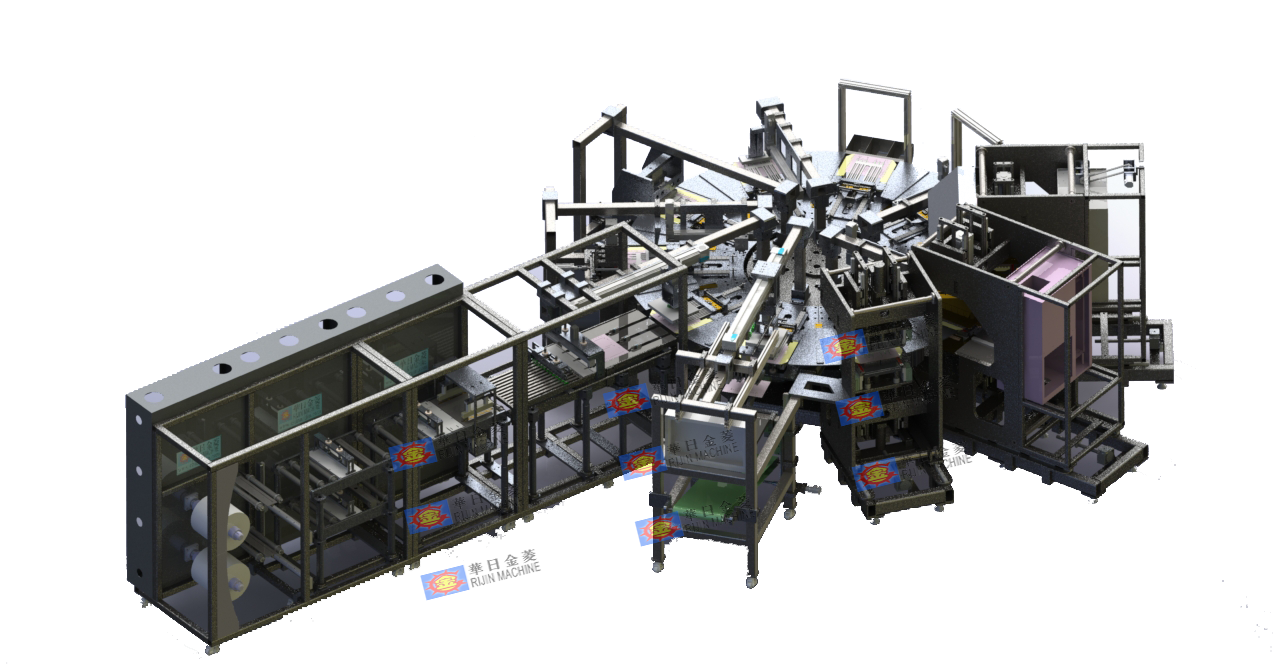

八工位设计:
自动上袋体。(卷膜上去,自动除静电,自动除尘,自动切膜自动开膜,自动上膜)自动冲切长管位处的大方孔。自动焊袋体、焊管口、冲切四周的边料,机械手自动取出产品。
1、机头板采用A3#钢板,管口接触部位采用304不诱钢。
2、设计C型机头,转盘式转动十个工位。
3、高频电极板上下设有2条循环水道,,使高频电极板的热量与模具热量得以保持在常温下,才能确保产品熔接程度一致。
4、RJ-HF20XD2-10Z模具为一出二设计,每袋叁管口,焊管,和熔接尾部分开工作。
5、同轴伺服调节电流装置。
6、自动退管装置,方便机械手取料。
7、自动吸盘机械手取料装置。
8、PLC操控系统,触摸控制,方便快捷,安全操作。
9、故障报警位置显示,方便用户快速排除故障。
10、山东威高医疗、上海输血医疗、四川南格尔医疗已采购使用此设备。
机器主要技术参数:
机型
|
RJ-HF20XD2-10Z
|
高周出力
|
8KWX2
|
输入功率
|
25KVAX2
|
振荡周率
|
27.12MHZ
|
电源电压
|
50/60HZ AC380V 3P
|
整流器
|
硅二极管
|
振荡管
|
7T69RB
|
防火花闸流器
|
NL-5557
|
加压方式
|
气压
|
气压
|
7kg/cm2
|
最大压力
|
200kg
|
旋转方式
|
分割器
|
模数
|
一出二
|
上下电极间距
|
100mm
|
工作行程
|
100mm
|
上部定盘尺寸
|
140×600mm
|
下部定盘尺寸
|
140×600mm
|
产量
|
900个/小时
|
处理器
|
PLC触摸屏
|
设备外形尺寸
|
7800×6800×1880mm
|
设备重量
|
3400kg
|
